当前位置: 首 页 >> 产品展示 >> 详细介绍 >> MPC8379E-RDB MPC8377E-RDB开发板


产品名称: MPC8379E-RDB MPC8377E-RDB开发板
产品编号: N200926101814
产品品牌: Freescale
规格型号: MPC8379E-RDB MPC8377E-RDB
产品价格: ¥时价
发布日期: 2010-7-21
查看数次: 10725
评  论: 发表对该产品的评论
 产 品 详 细 介 绍:




Freescale 原厂

MPC8377E/MPC8379E-RDB 开发评估板



MPC8379E-RDB开发板概述

MPC8377E-RDB,MPC8379E-RDB提供消费者一个高度集成参考设计板,支持MPC8379E、MPC8379、MPC8377E、MPC8377等CPU,MPC8379E-RDB帮助缩短上市到消费者的时间。MPC8379E-RDB针对中小型企业和消费者应用,例如支持RAID5的网络附加存储(NAS) ,多功能打印机和office-in-a box。这款经济型开发板MPC8379E-RDB是基于Freescale 的MPC8379系列,建立在Power架构技术上的,MPC8379E带有业内领先的外部器件,帮助消费者加快设计和整合他们的目标应用。



MPC8377E,MPC8379E目标应用

   ·  网络附加存储 (NAS)

   ·  数字媒体服务 (DMS)

   ·  带存储的住宅网关



MPC8379E 处理器特性

   ·  MPC8379E 集成了四个 SATA 控制器,MPC8377E 集成了两个SATA,两个PCI-Express接口(对MPC8377E,MPC8379E无PCI-E接口,因而降低了物料单(BOM)成本,也通过降低芯片数量来减少板子空间。

   ·  双千兆以太网控制器,允许与以太网LAN的高速互连。

   ·  高系统性能,源于Power架构的e300内核,工作频率最高可达667MHz

   ·  安全和 XOR 引擎,支持加密算法(例如 AES DES/3DES) RAID 5 算法。



MPC837XE处理器结构框图

freescale MPC8377E MPC8378E MPC8379E系列网络处理器结构框图

MPC8377/MPC8379E-RDB开发板特性

   ·  CPU: Freescale MPC8379E或MPC8377E(兼容MPC8379或MPC8377)

   ·  存储子系统

        • 256 MB unbuffered DDR2 SDRAM

        • 8 MB NOR flash

        • 32 MB NAND flash

        • 256 KB serial EEPROM

        • SD卡连接器

   ·  接口

            10/100/1000 千兆以太网接口

        • 一个千兆位 RGMII,连接到 Vitesse Gigabit PHY (VSC8201)

        • 一个5端口 Vitesse Ethernet switch (VSC7385)

            PCI PCI Express插槽

        • PCI Express连接器(MPC8377E)

        • MiniPCI Express for WLAN(MPC8377E)

        • 一个MiniPCI 连接器

        • 一个标准PCI 连接器, with extended REQ/GNT connector for riser card

            SATA

            • 两个(MPC8377E)或四个(MPC8379E)标准 SATA II 连接器

        USB 2.0

            • 4端口USB hub或一端口USB OTG

        DUART

        温度传感器,在I2C总线

        可编程LED,用于调试

        Mini-ITX 尺寸: 170 mm x 170 mm

          6 PCB印刷电路 (4层信号,2层电源和接地)

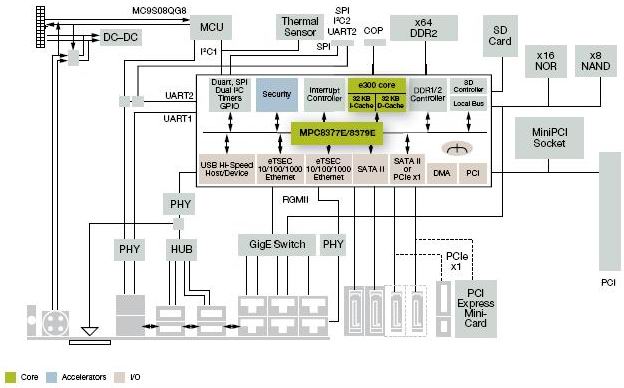

MPC8377E/MPC8379E-RDB开发板结构框图

MPC8377E-RDB MPC8378E-RDB MPC8379E-RDB开发板结构框图

开发工具

   USB TAP在线仿真器(支持PowerPC

 MPC837x系列比较



MPC8379E

MPC8378E

MPC8377E

Core

e300

e300

e300

CPU Speed

Up to 667 MHz

Up to 667 MHz

Up to 667 MHz

L1 I/D Cache

32KI/ 32KD

32KI/ 32KD

32KI/ 32KD

Memory Controller

32/64 bit DDR/2 up to 400MHz

32/64 bit DDR/2 up to 400MHz

32/64 bit DDR/2 up to 400MHz

Local bus

32 bit w/NAND boot support

32 bit w/NAND boot support

32 bit w/NAND boot support

PCI

1-32 bit up to 66MHz (2.3)

1-32 bit up to 66MHz (2.3)

1-32 bit up to 66MHz (2.3)

PCI Express

2-x1 or 1-x2

2-x1 or 1-x2

SATA

4x1 SATA 2.0 w/PHY

2x1 SATA 2.0 w/PHY

Ethernet

2-10/100/1000 RGMII, RTBI, (R)MII

2-10/100/1000 SGMII, RGMII, RTBI, (R)MII

2-10/100/1000 RGMII, RTBI, (R)MII

USB 2.0

1 Host or Device

1 Host or Device

1 Host or Device

Security

E version only

E version only

E version only

UART

Dual

Dual

Dual

I2C

Dual

Dual

Dual

SPI

Yes

Yes

Yes

Interrupt Controller

Yes

Yes

Yes

Package

Te PBGA

Te PBGA

Te PBGA
